Модули геоинформационной системы |
Нажмите на любой экранный снимок для его развертывания в отдельном окне |
Принципы управления данными системы CTC-EXPERT позволяют пользователю сочетать отображение геологической,
геофизической и промысловой информации с географическими пространственно-распределенными данными, например, цифровыми топографическими картами.
|

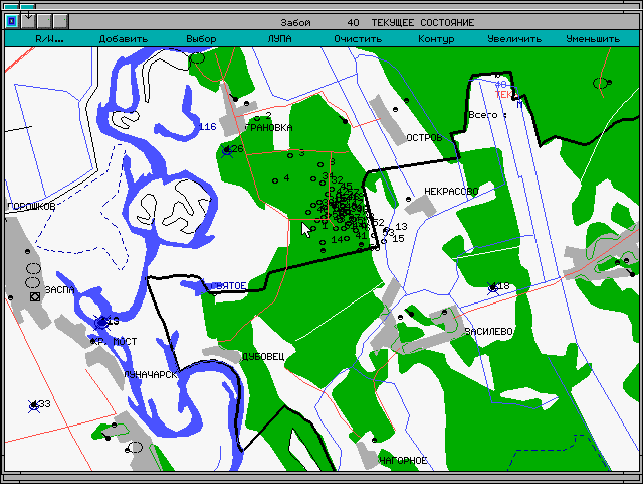

рис.9.1
|

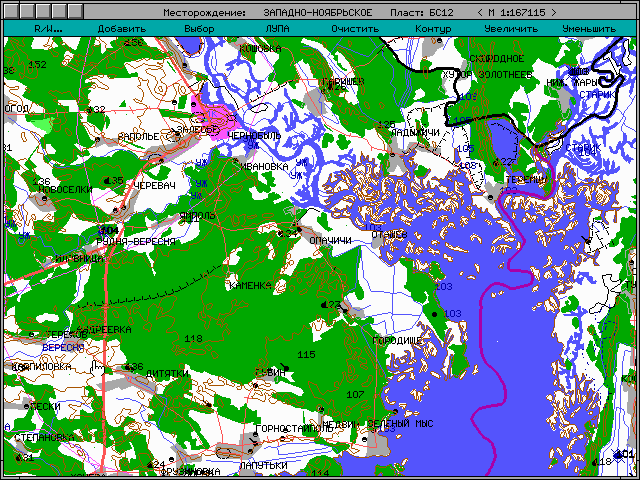

рис.9.2
|

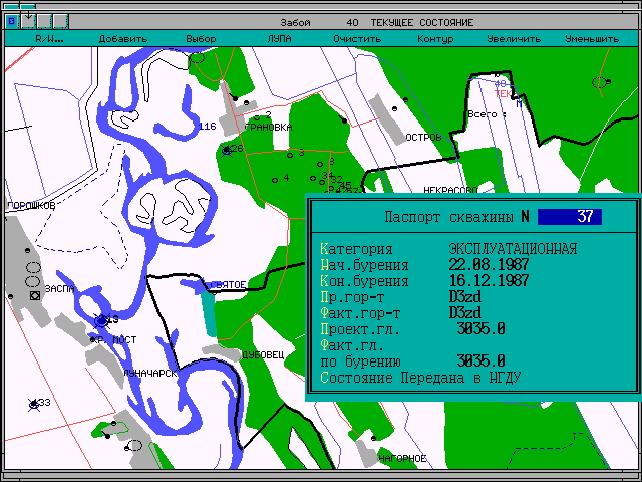

рис.9.3
|
|
При работе с цифровой картой пользователь может указать типы пространственно-распределенной информации,
отображаемой в окне (населенные пункты, дороги, реки, леса и т.п.).
|

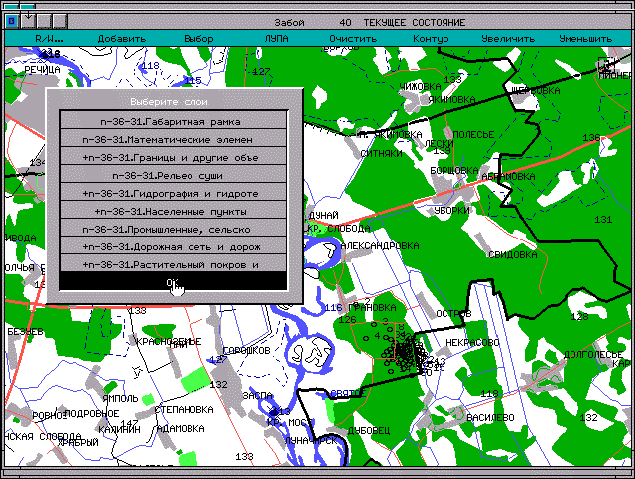

рис.10.2
|

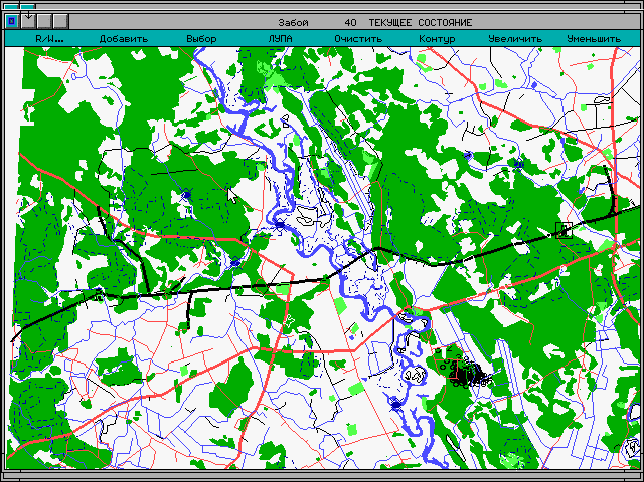

рис.10.4
|
|
Топографические данные могут отображаться вместе с различными формами специальной информации,

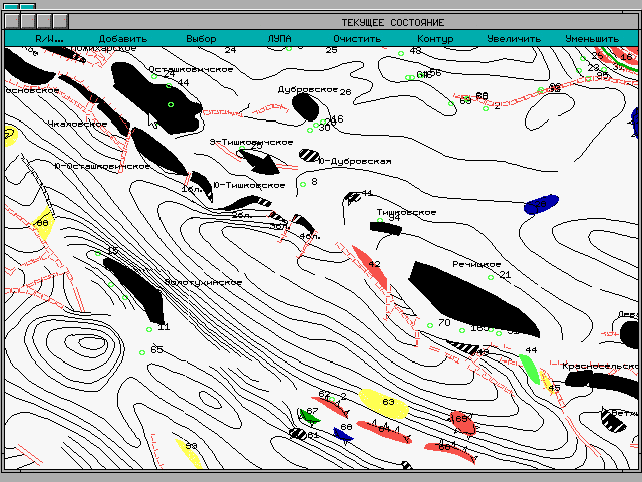

например, изолиниями (рис. 11.2), гридами, пользовательскими объектами, введенными с помощью графического редактора.

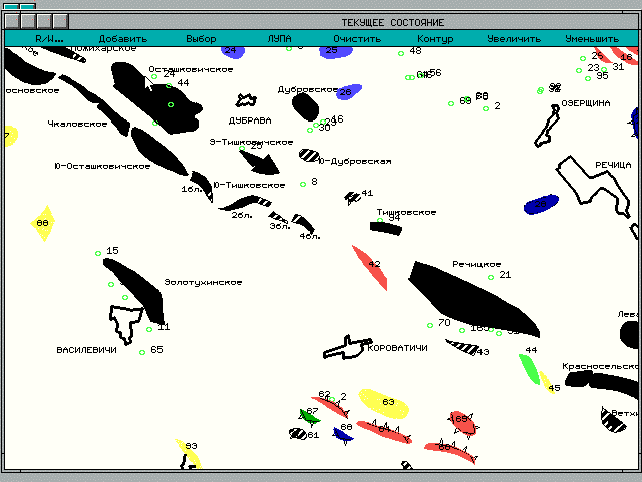

Рис. 11.1 показывает населенные пункты, расположенные вблизи рассматриваемого месторождения, наряду с нефтяными коллекторами
и геологическими разломами.
|
рис.11.1
|
рис.11.2
|
|
